2018款圓形組合式一體化凈水設備

作者:admin 時間：2020-07-15 11:52

2018款圓形組合式一體化凈水設備是在老一代組合式凈水設備的基礎上，重新開發而來，老一代組合式凈水設備已經有30余年的生產、使用歷史，由一個封閉的圓形反應沉淀器和一個圓形的封閉過濾器組成，安裝便捷，操作方便，還可以充分利用原水的進水水頭，這款設備在山區有著廣泛的應用基礎。

2018款圓形組合式一體化凈水設備(圖1)

隨著經濟發展和人民生活水平的日益提高，老款設備的出水水質已經無法滿足居民更高的要求，也和公司黨委對一體化凈水設備出水內審要求要有些差距，公司在2017年決定對老款組合式凈水設備進行升級換代，由公司葉總負責帶技術部、生產部的科研組負責研發工作，歷經3月的調研時間，走訪華晨在浙江、江西、福建、云南的上百個農村供水站，經1月的樣機設計、制造、實驗，經2次改進，完成了組合式一體化凈水設備初稿。公司在2017年底與多地水利局合作，安裝了實驗型機組，經運行和水質檢驗，出水濁度都穩定在0.2NTU以內。

根據市場需求，公司在2018年初推出新一代圓形組合式凈水設備，進行標準化設計與生產，推薦使用流量范圍為2~17.5m3/h，日供水量40~350m3/d，非常適合單村和成片村的農村供水站使用。

一、設備簡介

2018款不銹鋼圓形組合式凈水設備由一個封閉的反應沉淀器和一個無閥過濾器組成，整體采用304不銹鋼制作，外形美觀，管理方便。

反應沉淀器采用渦旋反應工藝和復合斜管沉淀技術，濾池采用自動反洗無閥過濾工藝，并增加定期氣洗活化濾砂工藝，采用氣沖和手動強制反洗可清潔凈化石英砂濾層。

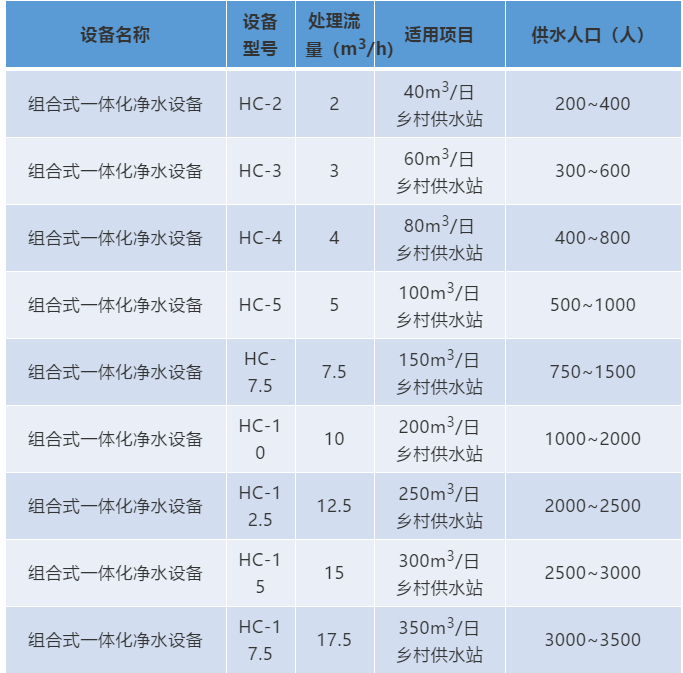

二、設備規格

2018款圓形組合式一體化凈水設備(圖2)

三、設備外觀

2018款圓形組合式一體化凈水設備(圖3)

四、設備工藝

圓形組合式一體化凈水設備由反應沉淀器和無閥過濾器組成，主要包含投藥、微阻管道混合、渦旋反應、復合斜管沉淀、氣洗活化無閥過濾、消毒等工藝，具體如下：

1、投藥：利用電磁隔膜計量泵，可精確控制投藥量（另公司配有無動力不需電力加藥裝置，可在訂貨前說明）；

2、微阻管道混合器：利用固定旋流導板產生渦旋，迅速攪拌混合絮凝劑；

3、渦旋反應：采用渦旋反應，水流沿著反應區切向進入，由高速噴頭噴射入反應區，在第一段圓環形反應區快速旋轉混合，再但經過微渦旋導流隔板進入第二段圓環反應區，水流繼續沿著圓環筒體旋轉流動，之后進入第三段折板反應區，經折板緩慢改變水流方向，促使絮凝體相互碰撞吸附，形成較好的礬花便于沉淀；

4、復合斜管沉淀：沉淀池采用復合斜管沉淀技術，斜管層可以去除沉淀性能較好的絮凝體，同時我公司在斜管層增加了一層填料層，提供了更大的沉淀面積，形成了多個微小的沉淀池，可以吸附去除一些微小的絮凝體，特別適用于低溫低濁水體絮凝性較差或者礬花沉降性能差的情況，填料層通過將細小礬花吸附凝聚后，再經過斜管層沉淀至污泥斗內；

5、無閥過濾工藝：采用自動反洗的無閥過濾池，結合氣洗活化濾砂工藝延長濾砂使用壽命（沒有電力條件的使用點，我公司配有售后服務對，攜帶發電機及空壓機設備定期進行活化）；

6、智能緩釋消毒：利用水流緩慢稀釋固體消毒片形成消毒液，流入設備管道內進行殺毒滅菌，緩釋消毒器外殼采用PP材料一次成型，無需焊接，外形美觀，經久耐用，藥劑采用復合國家標準要求的固體緩釋消毒片，可定期投加。

五、設備主要技術參數

1、絮凝反應時間：15-20min；

2、斜管沉淀表面負荷：5m3/m2*h；

3、濾池過濾濾速：8.5m/h；

4、濾池自動反洗周期：24h；

5、濾池反洗強度：15-16L/m2*S；

6、濾池自動反洗時間：4-5min；

7、濾砂活化：氣洗擦洗+水洗活化濾砂（無電力條件情況，同樣可定期進行氣洗活化）。

六、設備云南省內實施案例

2018款圓形組合式一體化凈水設備(圖4)
